走过路过都来围观一下，顺便给你们普及下简单的相机构造知识

鬼狼

前日里姗姗哥一个三星的st550卡片机被摔残废了，让我帮忙瞧瞧，我这一面修一面做了个全程记录，大家可以围观一下，看个稀奇，相机内脏一般不容易看见滴。



首先，看看摔的惨状，先给大家提个醒，相机跟女人一样，是需要细心呵护的，如果像姗哥这样辣手摧花，是要遭报应滴！！！



正脸儿破了像，镜头摔的不能动了，开不了机。



鬼狼

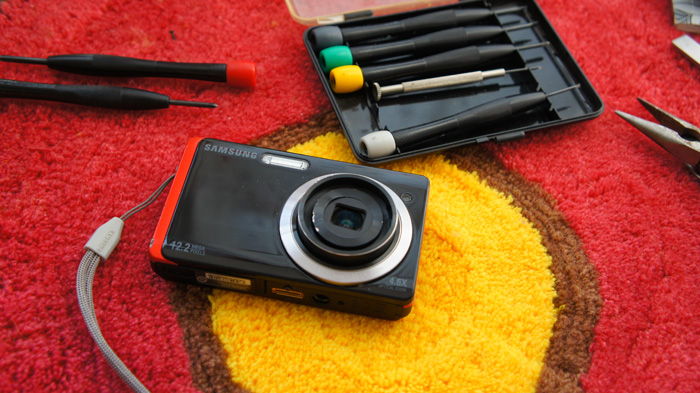

准备好手术工具：钟表螺丝刀一套，精密镊子一把，尖嘴钳一把，排刷一把



手术台就我卧室的飘窗了。



鬼狼

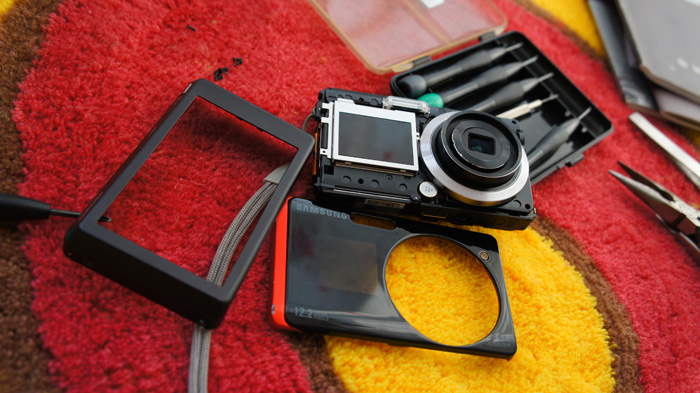

先把前后外壳拆了，一共6个螺丝，这款机器是双屏设计，主屏3.5寸 115万像素，号称目前像素最高的相机显示屏，供普通拍摄；前面还有个1.5寸的小液晶屏，供自拍用，结合这台相机的外观设计，看来是主攻MM市场咯，供美女玩自拍用，想想那些从上往下拍成大眼尖嘴猴腮的“非主流”照片，这机器应该是相当适合的。



鬼狼

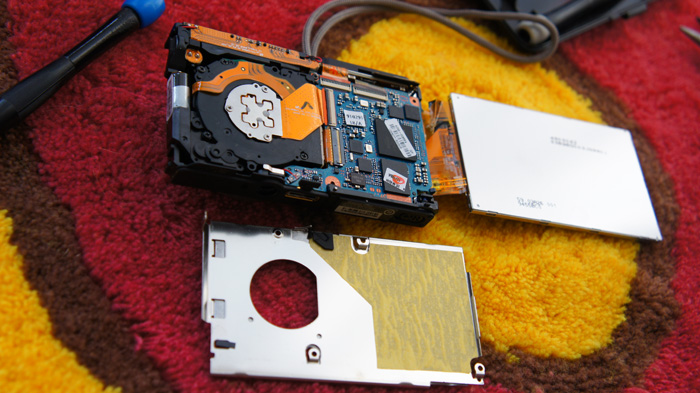

把主屏翻过来，就可以拆下主骨架基板，不锈钢基板，看起来还是蛮结实的。底下就是成像组件和主板。顶上是控制按键和闪光灯系统，包括一个370uf、180V的电容，注意不要摸到电容的电极，打一下会很疼的。（上次帮路网那个著名的鬼人俺没吃饭修D50，被380V、470uf的电容打了一下，手指都被打糊了，后来这丫居然把相机送人了，MD，早知道就扣下不给他了）



鬼狼

拆下三个定位螺丝，4根排线接口，就可以把成像组件拆下来了，排线的拆卸要小心，接口都是零点几毫米的厚度，稍不注意就会拆断，从前我是有血的教训的。。。欲哭无泪啊。。。





鬼狼

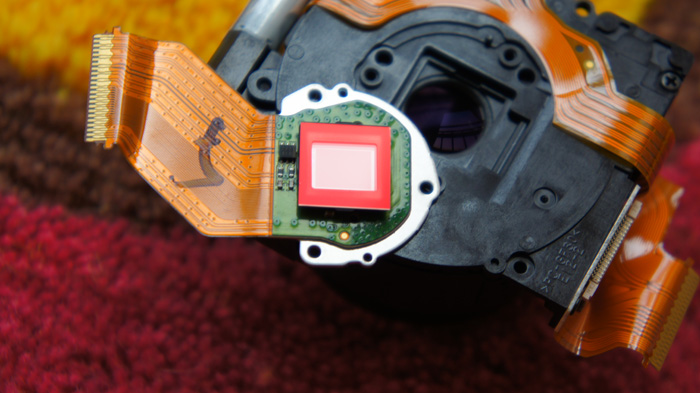

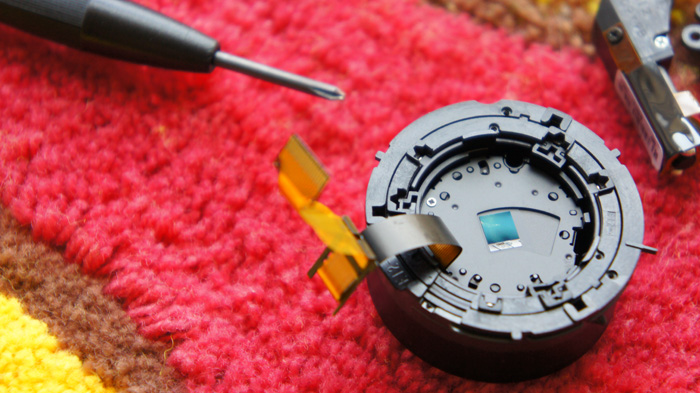

拆下成像组件上的三个螺丝，就可以把ccd拆下来了，这款相机用的是1/2.33英寸1220万像素的ccd





鬼狼

至于1/2.33英寸的ccd到底有多大？和我们用的单反ccd或者cmos有什么区别，这里我就直观的给你们对比一下

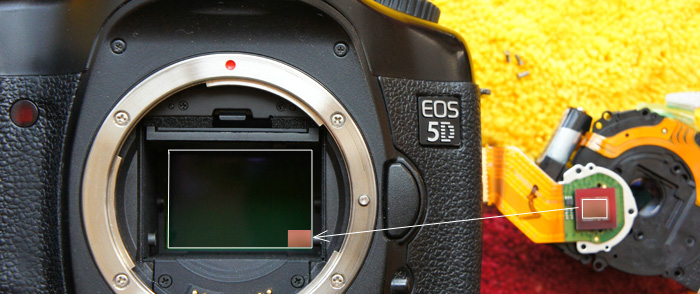

先看看全画幅的5d跟这款机器的成像感光器的大小对比，5d的全幅cmos跟像素一样多的1/2.33英寸的ccd，尺寸上是天差地远了，，5d的cmos面积大概有20多个1/2.33英寸的ccd大，那么单个的像素面积也有其20多倍，我们可以这样直观的理解一下，5d感受光线和画面的精度就是小卡片的20多倍，所以为什么单反的成像质量好，就好在这里了



鬼狼

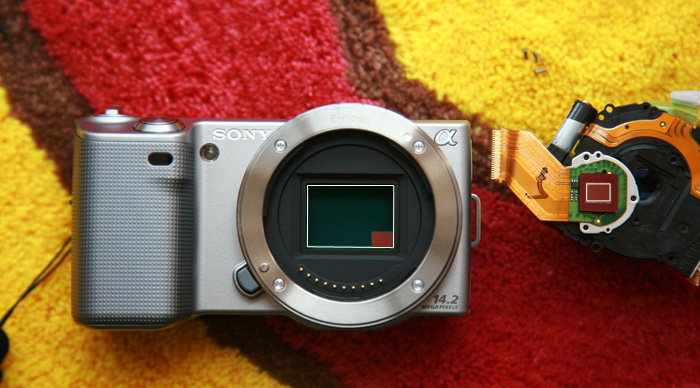

新进的二奶，是aps－c幅面的，我们也来对比一下，大约是小卡片的十几倍，这是我为什么接受不了卡片机的成像素质的主要原因





知名不具

暴力拆解卡西欧相机者路过。

鬼狼

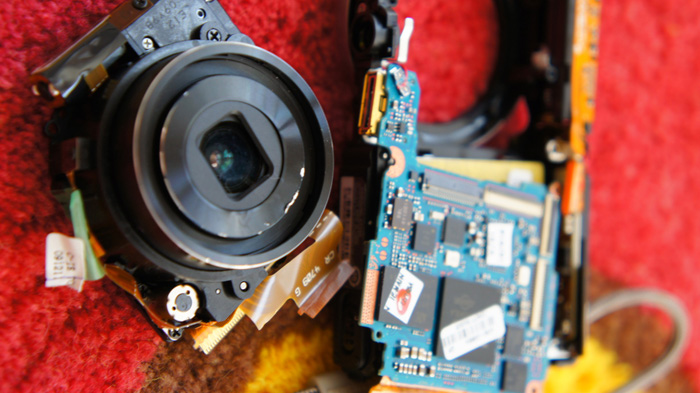

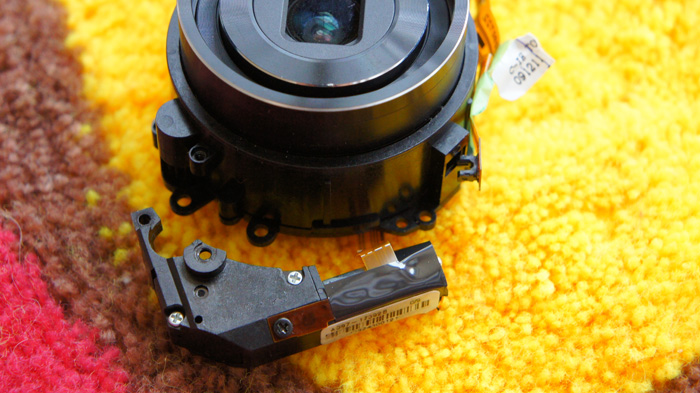

接下来，先拆下变焦电动机，这个电动机的力量还是蛮大的，后面我试了下，手指都难以抠动变焦齿轮，它可以轻松驱动



鬼狼

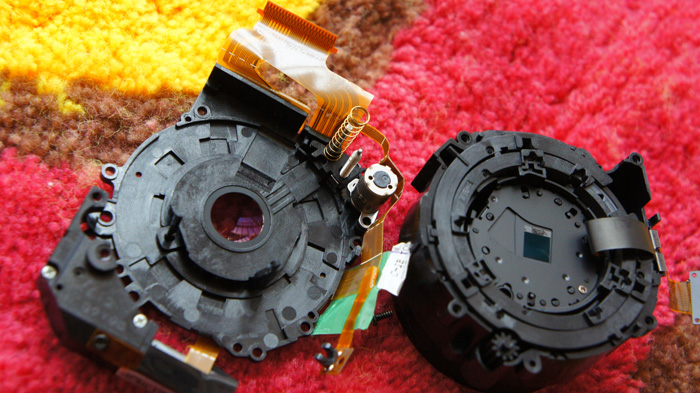

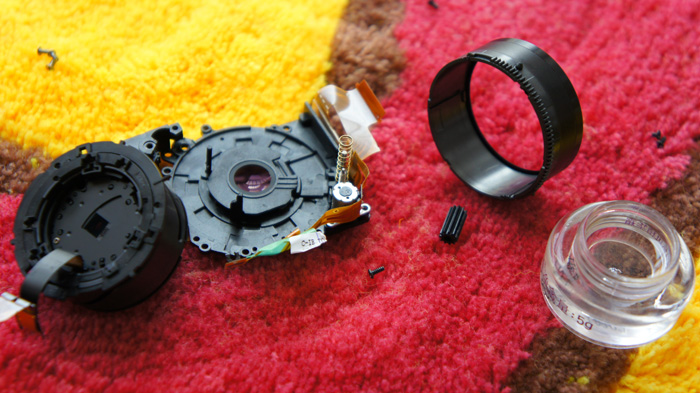

分离快门组和前镜组



鬼狼

坏就坏在这部分了，前镜组由5个滑动的套环结构组合在一起，这台相机就是这里被摔错位了，问题是我并不知道正确的顺序应该是怎么样的，只有慢慢的揣摩结构，然后一环一环装上去。

镜头的结构非常精密，套环一般有三个滑动限位槽，要命的是三个槽样子一模一样，5个环，每个环三个方向，组合起来就有几十种可能性，从前拆修镜头，到了这一步，我会在拆之前用记号笔详细的做位置标记，这样装起来就很轻松，而这个，是完全摔错位了，所以标记基本没用，只能凭经验去装配。



右边的小瓶子里装的是日本进口的纳米级齿轮润滑油，修镜头很好用，以前变焦对焦不顺畅的镜头，上一点，立马比新的还顺畅，从搞复印机的同学那里抢来了，据说四百多一小壶，最后还有大概1/5壶，我给他连窝端了，丫都快哭死了。。。哈哈哈。。。（很邪恶的笑）谁让丫打不赢我咧





鬼狼

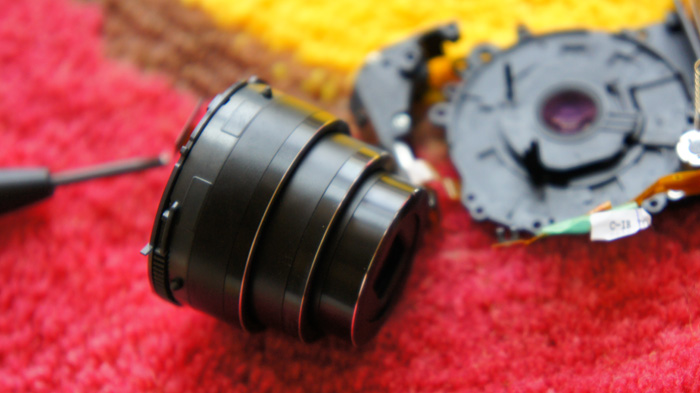

重新装配前镜组的过程我不像再回忆了，整整三个小时，我坐了三个小时，就为把这5个环组合在一起，用正确的顺序，这是装起来后的样子，妈的，我真不想再修第二台这样的相机了，你们都爱惜点儿相机行不？我的脑细胞不是大白菜，损失了很难养滴。。。这一上午146给整成106了估计。。。





[此贴子已经被作者于2010-7-30 16:54:29编辑过]

鬼狼

已经可以正确变焦了，但是还有一点儿不顺畅



鬼狼

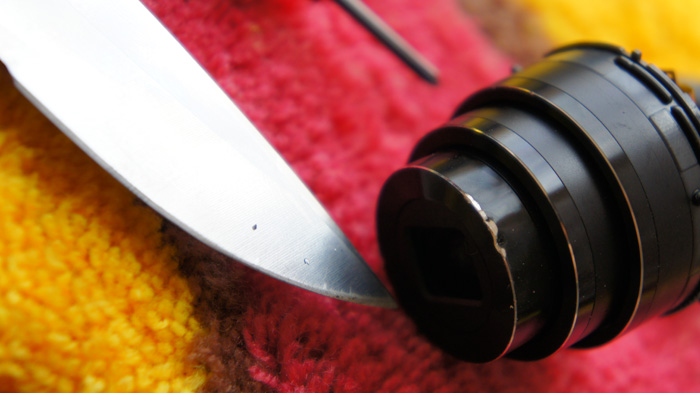

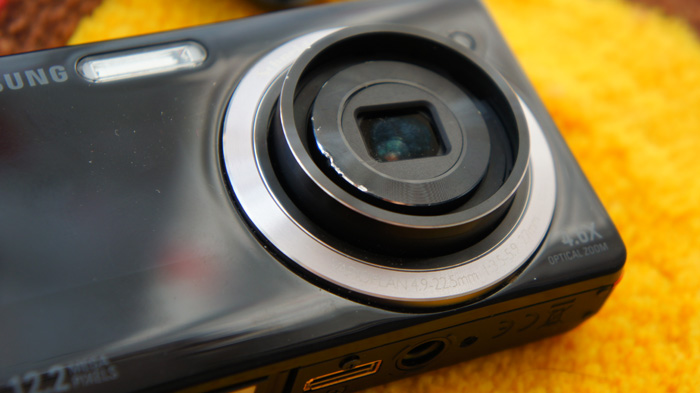

怎么办咧，最前面的镜头外壳被摔瘪了呗，削呗，硬度57HCR的三刃木战术折刀，削铝合金如泥呀，把凸出的部分削平一点，总算是顺畅了。。。什么？不好看？谁让你摔相机来着，我能整成这样已经不错了。。。





装回去的照片我也懒得拍了，累死了，主要是脑细胞死了不少。。。姗姗哥，你就想想怎么补偿下我牺牲的脑细胞吧。

另外，下次谁摔坏的东西我一律不修了，你们自己都不爱惜，凭嘛让我损失脑细胞啊。。。



附上这个相机拍的照片一副，以证明完全修好。





[此贴子已经被作者于2010-7-30 17:04:25编辑过]

十三郎

以下是引用知名不具在2010-7-30 16:36:00的发言：
暴力拆解卡西欧相机者路过。





曾经温柔地大拆过奥迪A6又组装还原试车的我掩面飘过。。。。。。

开心走天涯

上次机身进了只虫子，害我发快递到上海修的，这下找到人了！

鬼狼

装回去的照片我也懒得拍了，累死了，主要是脑细胞死了不少。。。姗姗哥，你就想想怎么补偿下我牺牲的脑细胞吧。

另外，下次谁摔坏的东西我一律不修了，你们自己都不爱惜，凭嘛让我损失脑细胞啊。。。



附上这个相机拍的照片一副，以证明完全修好。
